·適用于600 V~1500 V的電池包

·15ch、電壓、溫度(熱電偶)

·高精度測量電芯電壓

·高速獲取數據，最快每5 ms輸出所有單元的數據，支持HILS(使用LR8102的UDP輸出時)

【擴展性】增加模塊數量，應對將來配備更多電芯的高壓電池系統評估

該模塊可以15ch、10ms 采樣來測量電壓和溫度,

如果將使用的通道數限制為8ch，則可以使用5ms高速采樣進行測量

每臺數據采集儀最多可連接10個測量模塊，擴展到150ch。

符合EIA標準的19英寸機架，1層可容納1臺主機+6個測星模塊，可構建90ch此外，高性能機型LR8102通過可選的光纜連接主機，可同步10臺主機的采樣，最多擴展至1500ch的測星通道.

由于具備可擴展性，所以可應對將來配備更多電池電芯的高壓系統的評估需求。

【絕緣性】安全測試1500V電池包的電芯電壓

對地電壓:DC1500V(CATII)絕緣

符合 EN IEC 61010 安全標準

雖然每個電池電芯本身的電壓低至約4V，但為了安全測量目前使用的800V電池包中每個電芯的電壓，需要最大額走對地電壓為DC 800 V或更高的測是儀器.

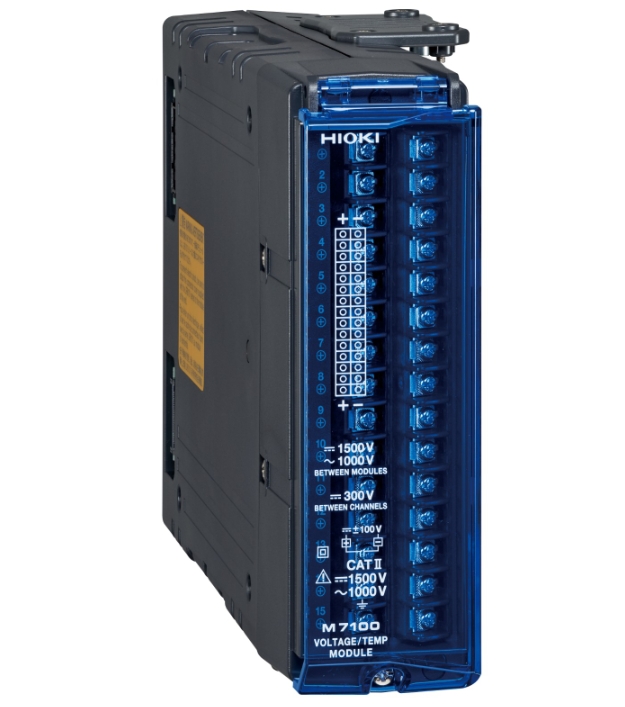

M7100 的最大額定對地電壓為 1500V，使其能夠輕松、安全地測試 800V的電池它還可以測星超過800V的電池包和超過1000V的ESS等儲能系統中每個電芯的電壓和溫度

【高速性】最快可以每 5 ms 的速度一次性輸出所有電芯數據并支持HILS:使用 LR8102 時

使用 UDP 通信(*1)可以將數據持續高速傳輸?shù)街鳈C(jī)系統。

它以最快 5 ms 的速度(*2) 執行高速采樣并輸出即時數據,

*1:UDP通信是可以與數據采集儀LR8102一起使用的功能

*2:可以在測星通道為1ch 至 8ch 時設晉5 ms 采樣。(僅電壓)

數據采集儀可以最快5 ms的間隔持續獲取測星的電芯電壓數據，因此該數據可用于HILS等實時模擬。此外，還可以通過觀測使用功率測星模塊M7103測星出來的總電壓和單節電芯電壓的適配度，來全面分析充放電的特性。

【測量性能】可準確測量電池電芯電壓

因?yàn)闇y(cè)是模塊的信號輸入電阻設計成至少 100 MΩ，所以能盡可能最大限度地減少數據采集儀的泄漏電流此外，還配備了鋰電池的6V量程和燃料電池的2V星程，可以18bit的A/D分辨率高精度測星電芯電壓
