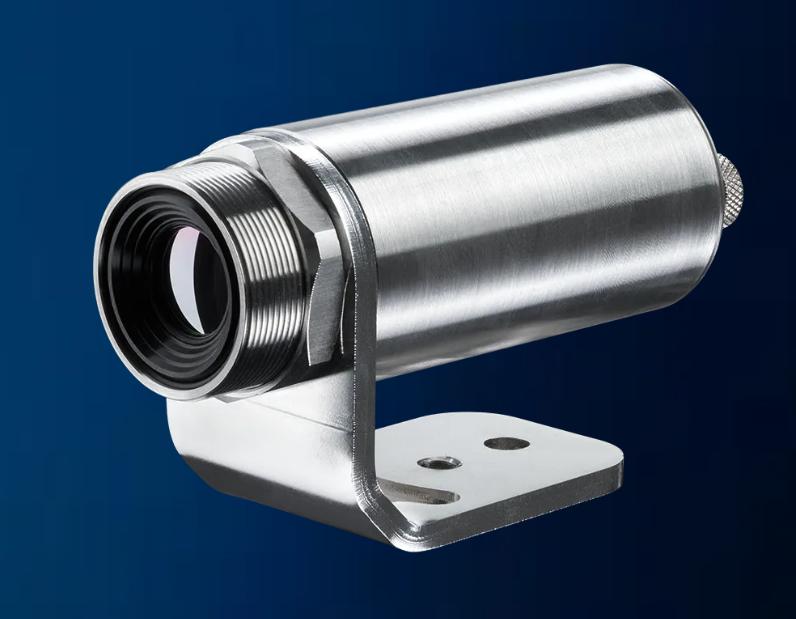

德國Optris紅外熱像儀Xi80 LT 12°x12°
Optris紅外熱像儀PI 1M OPTPI 1MO27T180
工業用的Optris Xi 80結合了紅外熱像儀和紅外測溫儀的優勢。 完整的80x80熱成像圖消除了尋找熱點和單點溫度傳感器所需的繁瑣定位。
集成的點查找功能能夠識別視野內的最熱（或最冷）點，并自動處理和傳輸這些紅外溫度測量結果，無需外部計算機的幫助。
Xi 80具有廣泛的光學范圍，從80°廣角鏡頭到12°長焦鏡頭。Optris Xi80的工業和堅固設計確保了在苛刻的工業環境中的可靠性。
其實惠的價格使其成為替代現有固定紅外點測溫儀或用于OEM應用的最佳選擇。小型堅固的紅外熱像儀，具有電動對焦功能
距離與點比率高達190:1，具有瞄準功能
自主運行，具備自動點查找功能
| 型號 | Xi80 LT 12°x12° | Xi80 LT 30°x30° | Xi80 LT 55°x55° | Xi80 LT 80°x80° |
| 探測器 | ||||
| 光學分辨率 | 80×80 像素 | |||
| 像素間距 | 34 μm | |||
| 探測器 | 非制冷紅外探測器 | |||
| 光譜范圍 | 低溫測量: 8 – 14 μm | |||
| 光學濾鏡 | 可選：CO2 10.6 μm | |||
| 幀率 | 50 Hz | |||
| 光學 | ||||
| 視場角 | 12°x12° | 30°x30° | 55°x55° | 80°x80° |
| 焦距 [毫米] | 12.1 | 5.1 | 3.1 | 2.3 |
| F值 | 0.9 | 1 | 0.9 | 0.9 |
| 光學分辨率 | 187:1 | 72:1 | 38:1 | 23:1 |
| 到目標的最小距離 | 300 mm | 200 mm | 200 mm | 200 mm |
| 可更換光學器件 | 否 | |||
| 測量 | ||||
| 物體測量范圍 | –20 °C … 100 °C 0 °C … 250 °C (20) 150 °C … 900 °C *1) | |||
| 精度 | ±2 °C 或 ±2 %，取較大者 | |||
| 熱靈敏度 (NETD) | 100mK | |||
| 最小可檢測點大小 IFOV: 1像素 | 0.8mm | 1.4mm | 2.7mm | 4.3mm |
| 最小可測量點大小 MFOV | 1.6mm | 2.8mm | 5.4mm | 8.6mm |
| MFOV測量視場 | 2×2 像素 | |||
| 預熱時間 | 10 分鐘 | |||
| 發射率/透過率/反射率 | 可調：0.100…1.100 | |||
| 接口 | ||||
| 接口 | USB 2.0 / 以太網 (100 Mbit/s) / PoE / RS 485 *2) | |||
| 支持的協議 | USB，以太網（靜態），RS485*3)，串行通信 可選：EthernetIP, ProfiNet, Modbus TCP | |||
| 兼容軟件 | PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK | |||
| 模擬輸入/輸出 | ||||
| 直接輸出/輸入 | 1x 模擬輸出 (0/4-20 mA) 1x 輸入（模擬或數字）；光隔離 | |||
| 可選工業過程接口 (PIF) | 3x 模擬輸出 (0/4–20 mA 或 0–10 V) 或報警輸出（繼電器）/ 3x 輸入（模擬或數字）/ 故障安全（LED 和繼電器）； 可堆疊最多 3 個 PIF；光隔離 | |||
| 電纜長度 | 以太網 / RS485：20 m（可擴展至 100 m） USB：1 m（標準），3 m，5 m | |||
| 圖像處理 | ||||
| 配置 | 通過 PIXConnect | |||
| 操作 | 獨立自主和/或計算機支持 | |||
| 功能 | A區域的自主溫度評估，線掃描儀，事件捕捉器， 合并，報警，比較功能 | |||
| 常規 | ||||
| 尺寸 | ? 36 mm x 90 mm，螺紋：M30x1 | |||
| 外殼材料 | 不銹鋼 | |||
| 重量 | 210 g（不含安裝支架） | |||
| 三腳架 | 1/4-20 UNC | |||
| 對焦 | 電動 | |||
| 原產國 | 德國 | |||
